漢河電纜ERF乙丙橡膠絕緣開關柜變頻電機軟電纜
主要型號有:
ERF EFR BER BP-ERF ERFP JEFR JEFR-ZR EV EY ELV ELY分ZA ZB ZC WD阻燃等級
阻燃系列產品,根據不同的阻燃級別可分(WD ZA ZB ZC)ERF (WD ZA ZB ZC)EFR (WD ZA ZB ZC)BER (WD ZA ZB ZC)BP-ERF (WD ZA ZB ZC)ERFP (WD ZA ZB ZC)JEFR
電壓等級:0.6/1KV 1.8/3KV 3.6/6KV 6/10KV 8.7/15KV 12/20KV 18/30KV 26/35KV 64/110KV
主要用于:
1、配電網重復使用的臨時線路,應急搶修路旁線路,電業局臨時作業用線。
2、箱變、開關柜內部連接,開關柜、環網柜內部或柜間連接、移動變電站和高壓下引線等。
3、適用于各種低壓開關柜及電機用引接導線。
4、附件廠試驗用電纜(重復使用)。需要柔軟電纜的場所。
5、變頻器和變頻電機等類似設備的連接,變頻裝置用乙丙橡膠絕緣軟電纜(BP-ERF)采用對稱式結構設計和銅絲編織總屏蔽層,可有效降低感應諧波和對外界的電磁干擾。根據用戶需要,絕緣屏蔽可分為可剝離型和粘結型,金屬屏蔽可采用銅絲編織或銅絲繞包型式。外護套具有很好的阻燃性及耐油、耐臭氧性能.
所有用途的根源都在于產品的柔性上,方便重復使用,彎曲半徑小(6D),需要的空間小。導體采用5類軟導體,一般都鍍錫;

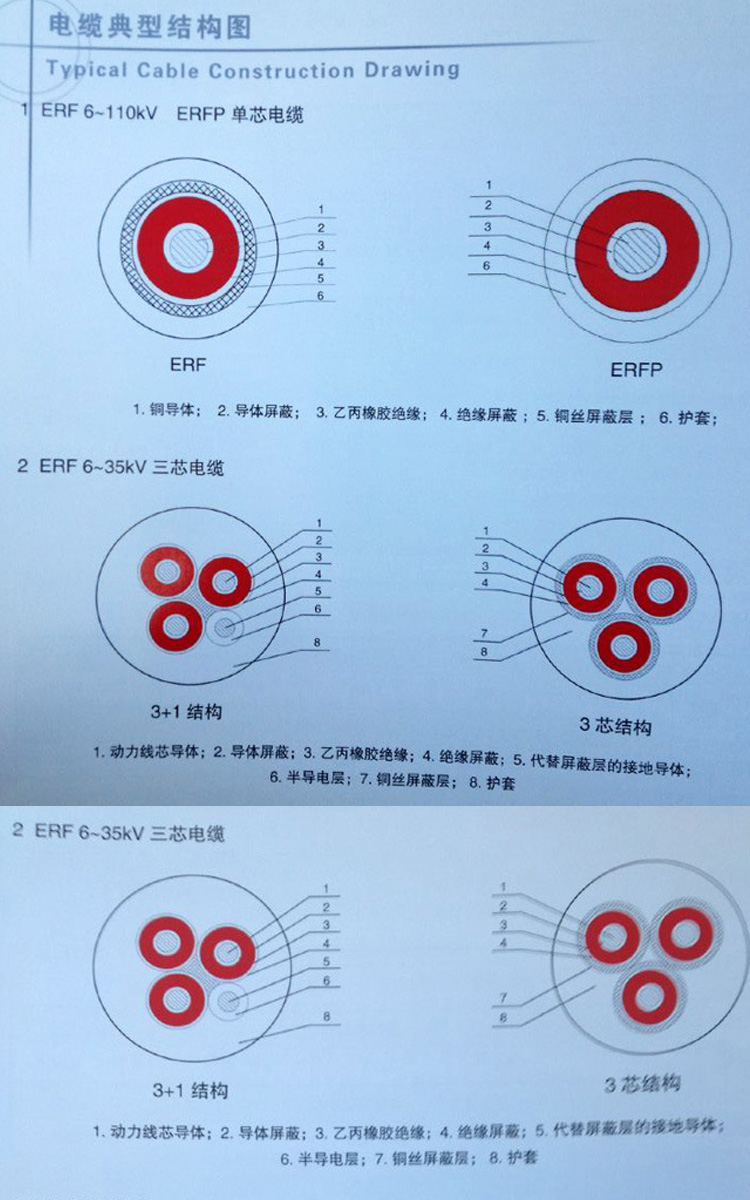

產品結構和性能特點
6kV及以上電纜絕緣采用三層共擠工藝,具備與交聯電纜同樣的耐壓和局部放電性能指標;
6kV及以上電纜屏蔽采用銅絲編織形式,以適應彎曲和移動需要,柔軟;短距離(小于5米)時,可不要金屬屏蔽,但必須經技術人員溝通確認;
采用交聯電纜用冷縮或熱縮附件即可,但需注意:因軟導體比同截面的緊壓導體粗,另外絕緣層一般比交聯絕緣厚0.5mm,總體上絕緣后外徑會大1.5mm以上。壓接線鼻子時沒有問題,附件尺寸有時需要比交聯電纜大一檔。
