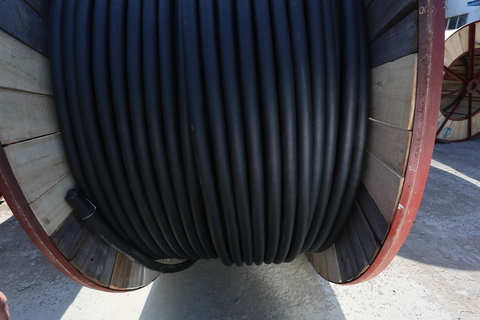

電纜絕緣電阻是用于衡量電氣設備絕緣程度大小的重要技術指標,在電力系統中,不管是高電壓電氣設備還是低電壓二次設備,絕緣電阻的檢測是必不可少,在實際應用中,不同測量對象的電壓等級,我們可以根據絕緣電阻測試的不同檔位選擇合適的測量電壓,那么,絕緣電阻到底多合格呢?
絕緣電阻合格的標準
絕緣電阻是指兩個電極之間施加直流電壓值與流經該電極的泄露電流值的比,我們以橡塑電力電纜的外護套和內襯層的絕緣電阻為例,根據預防性試驗規范其絕緣電阻值不低于0.5MΩ/km,需要注意的是,不同電壓等級,不同截面積的絕緣電阻有所區別。
影響絕緣電阻的因素
絕緣電阻的測量容易受到外部條件的影響,比如腐蝕性氣體、蒸氣、潮氣、導電性粉塵以及機械操作等原因,均可能使絕緣物質的絕緣性能降低甚至破壞,而且,日光、風雨等環境因素的長期作用,也可以使絕緣物質老化而逐漸失去其絕緣性能,通常,我們在測量絕緣電阻試驗時,我們主要考慮溫度和濕度即可。
電阻的分類
電阻一般可以分為低值電阻、中值電阻和高值電阻。
低值電阻是指小于1Ω以下的電阻,如斷路器的回路電阻,母線電阻、導通接頭接觸電阻,這一類的電阻測量應該使用回路電阻測試儀或者智能回路電阻測試儀測量。
中值電阻是指電阻在1Ω到1MΩ的電阻,如互感器高壓繞組的電阻,電力變壓器的繞組電阻或者高壓斷路器的合閘線圈電阻,對于這一類的電阻我們建議采用直流電阻測試儀測量;
高值電阻是指1MΩ以上的電阻值,比如電氣設備的絕緣電阻等,建議使用絕緣電阻測試儀進行測量,同時具有吸收比和極化指數測量功能。
