1、減少電線電纜產(chǎn)品的使用壽命

　　這個(gè)問題很容易理解，長期運(yùn)行后，特別是直埋、浸在水里、暴露在露天或者易被腐蝕的環(huán)境中，由于長時(shí)間受到外界介質(zhì)的腐蝕，護(hù)套*薄點(diǎn)的絕緣水平和機(jī)械水平都會下降。再加上例行的護(hù)套試驗(yàn)檢測或者發(fā)生線路接地故障，*薄點(diǎn)可能就會被擊穿。這樣，電纜護(hù)套的防護(hù)作用就會失去。除此之外，內(nèi)在的消耗也不能忽略，電線電纜長期通電就會產(chǎn)生大量的熱量，這里補(bǔ)充一點(diǎn)小常識：導(dǎo)體允許工作溫度為70℃，聚氯乙烯長期使用溫度不宜超過65℃。所以說電線電纜其實(shí)是處在“內(nèi)憂外患”的境地。

　　2、增加了鋪設(shè)過程中的難度

　　隨著全球工業(yè)的發(fā)展，越來越多的環(huán)境要求高壓電纜產(chǎn)品必須做到外徑小，在鋪設(shè)的過程中需要考慮留有空隙，這樣才能散發(fā)掉電線電纜通電后產(chǎn)生的熱量，護(hù)套厚度過厚會增加鋪設(shè)的難度，所以護(hù)套的厚度要求嚴(yán)格符合相關(guān)的標(biāo)準(zhǔn)，不然無法起到保護(hù)電線電纜的作用。也不能一味的追求其厚度。

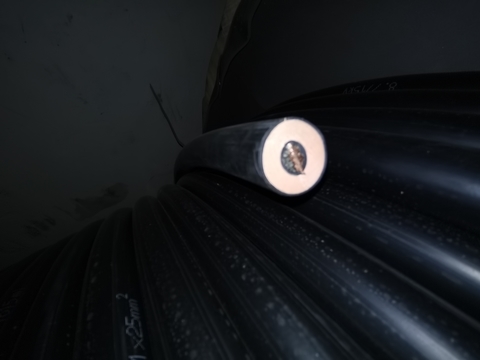

　　根據(jù)以上兩種淺析我們不難看出，產(chǎn)品質(zhì)量的好壞、優(yōu)劣，其第一特征就是從產(chǎn)品的外觀質(zhì)量上反映出來，不管是哪種產(chǎn)品，還是半成品，在生產(chǎn)中都必須重視外觀質(zhì)量，對其實(shí)行嚴(yán)格控制和檢查。護(hù)套是電纜的外觀，其外觀要求是光滑圓整，光澤均勻，不偏芯(不得超過規(guī)定偏差)，無機(jī)械損傷，壓扁，無目力可見的雜物、氣泡、砂眼，明顯的顆粒、竹節(jié)形、麻花形等。護(hù)套除了符合上述質(zhì)量要求外，護(hù)套厚度對電纜質(zhì)量也有一定影響。

　　眾所周知電纜護(hù)套的作用是保護(hù)電纜的絕緣線芯在外力作用下不受損傷，起到保護(hù)作用的。如果電纜護(hù)套*薄點(diǎn)達(dá)不到要求，在還沒有達(dá)到正常*大外界破壞力作用下電纜護(hù)套就損壞了。

　　如果電纜在生產(chǎn)中護(hù)套厚度低于標(biāo)準(zhǔn)要求則為不合格，厚度超出標(biāo)準(zhǔn)要求也是不合格的。例如：電纜型號為DLD-KYJV22 3*1.5mm2，經(jīng)測得護(hù)套厚度平均厚度1.7mm，此種型號如參照GB9330-88標(biāo)準(zhǔn)要求，厚度應(yīng)為1.2mm。如何控制電纜護(hù)套厚度呢?

　　1)按標(biāo)準(zhǔn)計(jì)算控制護(hù)套厚度，計(jì)算公式：D(擠前外徑)×0.035+1;

　　2)在線測量護(hù)套厚度：護(hù)套厚度=(擠護(hù)套后的周長—擠護(hù)套前的周長)/2π或護(hù)套厚度=(擠護(hù)套后的周長—擠護(hù)套前的周長)×0.1592;

　　3)單芯護(hù)套*薄點(diǎn)：標(biāo)稱值×85%-0.1;

　　4)多芯護(hù)套*薄點(diǎn)：標(biāo)稱值×80%-0.2;

　　5)提高低密度聚乙烯護(hù)套擠出機(jī)的溫度，提高抗應(yīng)力開裂強(qiáng)度，因?yàn)閿D出溫度過高，易使塑料焦燒，或出現(xiàn)“打滑”現(xiàn)象;另外，擠包層的形狀穩(wěn)定性差，收縮率增加，甚至?xí)饠D出塑料層變色和出現(xiàn)氣泡等;

　　6)做好擠出機(jī)機(jī)身及螺桿冷卻系統(tǒng)消除摩擦過熱，以維持?jǐn)D出過程中的熱平衡，穩(wěn)定擠出壓力，促使塑料攪拌均勻，提高塑化質(zhì)量。
